圧縮コイルばね用語集~ばねの用語がひと目でわかる！~
用語（単位） |
記号 |
記号の意味 |

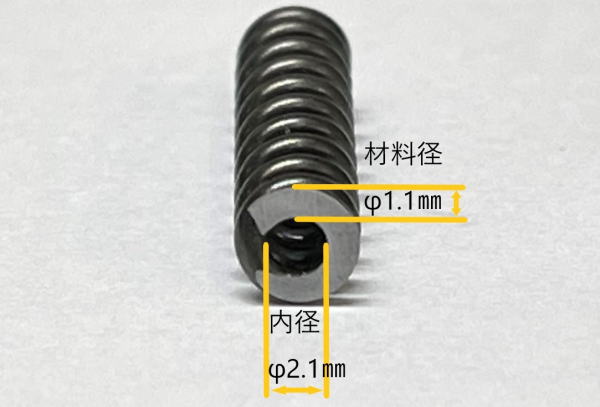

| ①線径（㎜） | d | 材料の直径 |
| ②内径（㎜） | Di | コイル径の内径 |
| ③平均径（㎜） | D | コイルの平均径 [平均径＝（内径+外径）÷2] |
| ④外径（㎜） | De | コイル径の外径 |
| ⑤自由長（㎜） | L0 | 無荷重時におけるばねの長さ |
| ⑥有効巻数 | n | ばねとして機能する巻数 [有効巻数＝総巻数－座巻] |
| ⑦総巻数 | nt | ばねの端末から反対の端末までの巻数 |
| ⑧座巻 | --- | ばねとして機能しない巻数 [座巻＝総巻数－有効巻数] |
| ⑨ピッチ（㎜） | P | ばねのピッチ [ピッチ＝線径+線間すきま] |
| ⑩直角度（㎜） | e1 | ばねのコイル外側面の傾き [tanθ×自由長] |
用語（単位） |
記号 |
記号の意味 |
| ⑪荷重（N） | F | ばね力又はばねに作用する力 [荷重＝ばね定数×たわみ] |
| ⑫指定長さ（㎜） | L | 指定ばね力における指定ばね長さ |
| ⑬たわみ（㎜） | s | ばねのたわみ [たわみ＝自由長－指定長さ] |
| ⑭密着長（㎜） | Lc | ばねを完全に密着させた時の長さ |
| ⑮ばね定数（N/㎜） | R | 1㎜たわませるのに必要な力 ※定数は「ていすう」ではなく 「じょうすう」と読む |
用語（単位） |
記号 |
記号の意味 |
| 巻方向 | --- | ばねの巻かれた向き、方向 （右巻き、左巻き） |
| ばね指数 | c | 平均径に対する線径の比率 [ばね指数＝平均径÷線径] |
| 単重（kg） | w | ばね1つの重さ |
| 展開長（㎜） | ℓ | ばねに必要な材料の長さ |
| 横弾性係数 | G | せん断応力とせん断歪みの関係 を示した係数 |
| 縦弾性係数 | E | 弾性限に至るまでの応力と歪みの関係 を示した係数 |
| 許容ねじり応力 | τmax | ばねの各部に生じる応力が安全に 使用できると考えられる応力の最大値 |
